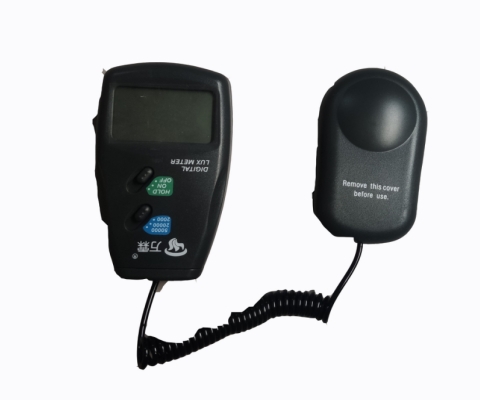

（一）照度計

特點:A119-1010B測量范圍1Lux～50,000Lux,準確度高、反應速度快,讀值鎖定功能,可鎖定測量值,符號及單位顯示,讀取方便

各部名稱和功能：

1． 液晶顯示器；

2． 電源開、關、讀數保持；

3． 檔位選擇開關：可選擇2000、20000、50000Lux；光檢測器：光檢測用；

測量方法：

1． 打開電源；

2． 選擇適合的測量檔位

3． 打開光檢測罩，并將光檢測器正面對準欲測光源；

4． 讀取照度表LCD之測量值；

5． 讀取測量值時，如果***高位數顯示“1”即表示過載，應立刻選擇較高檔位測量；

6． 數據保持開關，將開關撥至HOLD，LCD顯示“      ”符號，測量值被鎖定，將開關撥到ON，則可取消讀數鎖定功能；

7． 測量工作完成后，請將光檢測器罩好，關閉儀表電源。

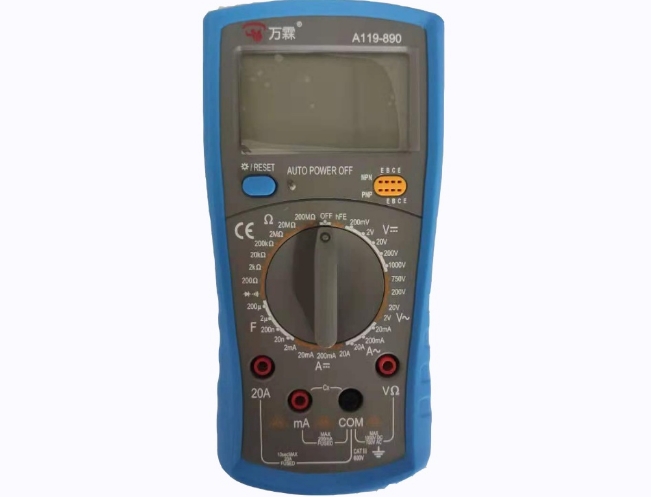

（二）數字式萬用表

特性

①.顯示：

  a.大屏幕液晶顯示：可視區 61×32mm、字高 25mm; b.***大顯示值：1999（3 1 /2 位）;

  c. 全功能、單位符號顯示；

  d. 自動極性顯示、超量程顯示“OL”、低壓電池更換顯示“ ”; e.小功耗亮麗背景光秒鐘，數自動熄滅。

②.測量：

a.低功耗高精度低噪音A/D 轉換集成電路。自動校零; b.全量程過載保護功能。

操作說明1.操作面牌說明

1.型號欄；

2.液晶顯示器：顯示儀表測量的數據及功能單位符號；

3.三極管測試座：測試三極管輸入口；

4.HOLD/BL 鍵：短按為數據保持，長按越 2 秒為背光顯示； POWER 鍵：電源開關。（僅限 A119-890+系列）

5.發光二極管：測通斷，火線時報警用；

6.旋鈕開關：用于改變測量功能、量程及控制開關機；

7.電壓、電阻、二極管、電容、溫度、頻率正極插座；

8.20A 電流測試插座；

9.mA 電流測試插座；

10.負極插座及公共地。

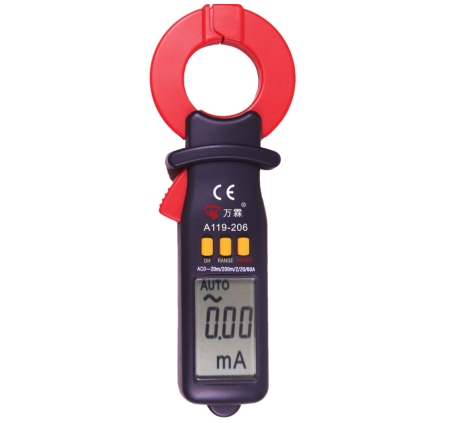

（三）漏電電流測試儀

特性:

1. ***大顯示： 1999

2. 手動量程：按“RAN GE”鍵切換

3. 自動量程： A C 20 m A、200 m A、2 A、20 A、60 A自動跳檔。

4. 數據保持： 顯示“H”符號提示。

5. 低電壓提示： 顯示“ ” 符號提示。

6. 鉗口***大口徑： D= 30mm

7. 機身尺寸（ ***寬處）：170×61×27（mm）

8. 機身凈重：136 g（不含電池）

9. 自動關機： 當儀表按鍵無任何動作約10分鐘后關機。

使用電池類型：7號1 .5V干電池兩只( AA A)。

部件使用說明;

1.電源開關： 按下“PO WER”鍵并保持2秒鐘后開機或關機。該按鍵在手動量程時短促按1次，可遞減量程。

2.手動自動量程轉換開關RAN GE：按一下該鍵可將自動測量模式轉換成手動模式。在手動模式下，還可以遞增

量程。在手動模式下，按該鍵并保持2秒可轉換為自動模式。

在自動測量時，各量程檔自動轉換， 無需手動換擋。

3.數據保持： “D H ” 鍵為數據數據保持鍵。在您測量電流時，短促按動1次此按鍵，可將當前測量數據保持在屏幕上。再按1次該鍵可釋放之前所保持的數據。

測量方法:

1.交流漏電電流測量

2.交流電流測量
